1.1 簡介

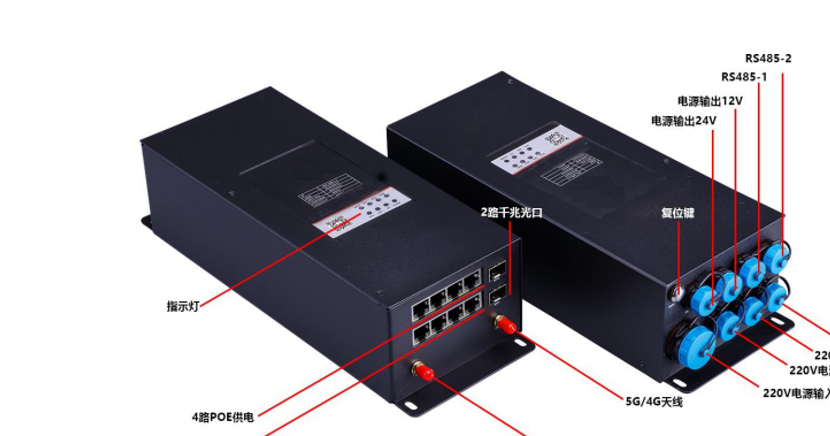

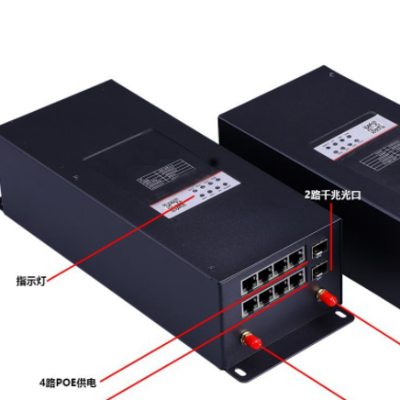

PNT-1001 是一款專為智慧燈桿打造的4合一多功能網關 , 集成了2路燈控, 4個回路控 制, 48vPOE供電 ，12v5A的直流供電 ，2光8電千兆管理型交換機 ，1個WAN口, 支持4G路由,3個485串口, 還可以支持WIFI功能。

1.2 主要功能

1)   2路燈控

2)  具有標準的單燈調光接口，標準  DC0-10V 調光方式輸出；

3)  具有遙控、遙測、遙信功能，實施遠程設置及遠程升級功能；

4)   電壓、電流、功率等電參數測量功能；

5)  開關燈狀態報告、開關燈狀態異常報警、通訊異常報警等功能；

6)  使用MQTT通訊方式, 便于各種平臺對接 ；

7)   8口千兆(8電2光)POE網絡交換機板（管理型）  ；

8)  工業級雙路RS485 4G路由DTU ；

9)  是一款工業物聯網高速路由DTU,兼容4G/3.5G/3G/2.5G網路，功能配置齊全、  VPN鏈接、工業級防護、寬溫、寬電壓設計 ；

10) 采用高性能的工業級32位通信處理器和工業級無線4G模塊，以嵌入式實時操作系統為 軟件支撐平臺，同時提供雙路RS485、以太網LAN ，以太網WAN以及WiFi接口，可同 時連接串口設備、以太網設備和WiFi設備，實現數據透明傳輸和路由功能。

1.3 路由主板規格參數

硬件:

1.CPU ：MT7628,DDR2 128M ，F(xiàn)LASH ：8M

2.無線 WIFI   2T2R ,300M ，RF:15DBm

3.有線網口， 1WAN/LAN +1 LAN

4.復位鍵. LED 指示,   6PIN 3.08 端子座.

5.4G 模塊接口,4G 上網功能.

6.雙路 RS485 接口輸出.雙 SIM 卡自動識別.

7.寬電壓電源輸入:7~24V  ，1.5A@12V(max).

8.工業級設計. 尺寸： 118*100mm

軟件:

1.支持多種 4G 無線模組，基本做到即插即用， 支持 WIFI AP, STA, AP+ATA 功能. 2.智能防掉線，支持在線檢測， 在線維持， 掉線自動重?fù)?，確保設備永遠在線        3.云端遠程后臺管理，遠程升級和遠程配置

4.本地網絡 PHP 瀏覽 ，并可遠程同步

5.支持雙路 RS485 串口 TCP/UDP 透明數據傳輸或者串口 AT 指令傳輸 6.短信控制路由上線下線， 短線通知路由狀態

7.支持 VPN 安全隧道功能,包括  PPTP、  L2TP

8.完整強健的路由器功能，支持多種上網方式：自動分配，指定 IP ， PPPoE ，WiFi 中繼

9.支持 IP tables 防火墻 ，各種網絡協議

10.支持串口本地 TFTP、  web 軟件升級

11.支持動態  DDNS  ：支持花生殼、  88IP 和 dyndns 域名服務商

12 支持 4G 備份網絡, 當有線斷線時無縫切換到 4G 網絡， 并能自動檢測有線恢復.

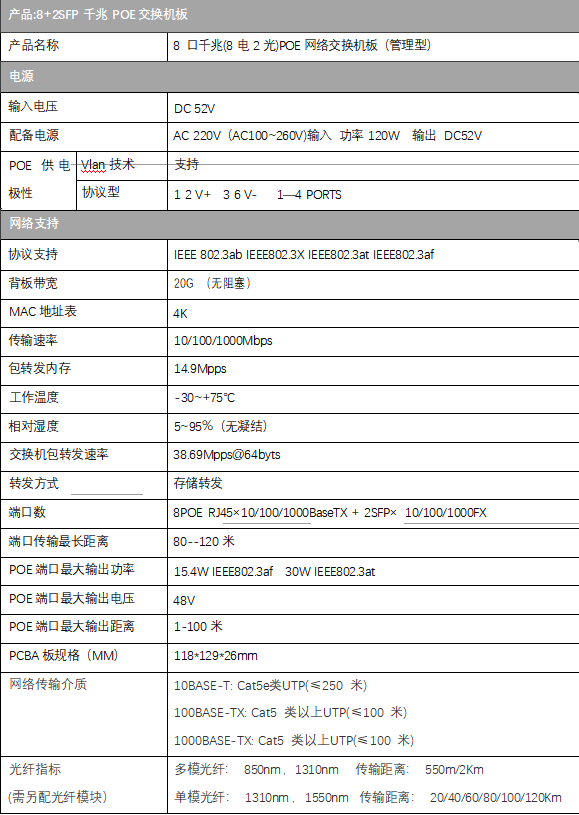

1.4 千兆交換模塊參數

1.5 燈控模塊參數

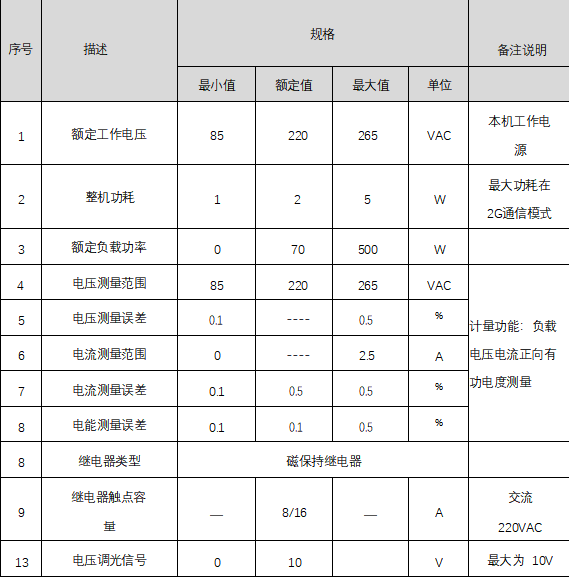

表一： 燈控電氣參數

1.6 燈控模塊CAT.1通信參數

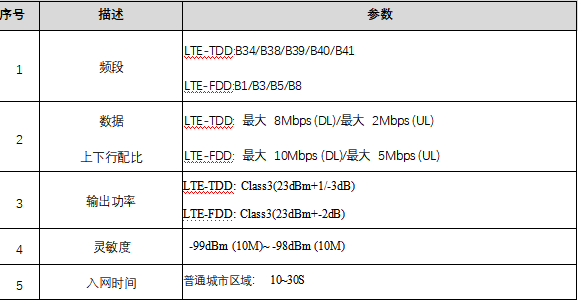

表二：通訊參數

1.7 工作條件

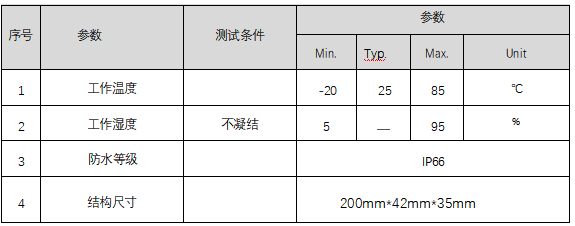

表三： CAT.1燈控工作條件
